脫硫吸收塔結構特點及工作原理
2022-4-9 11:14:44??????點擊：
脫硫吸收塔結構特點及工作原理
對于當下環境問題的日益突出，煙氣中二氧化硫的治理，采用的脫硫設備仍然是主要手段。煙氣脫硫塔是在原噴淋塔原有的結構功能上，又添加了脫硫效果的一種濕法脫硫設備，在磚廠、鍋爐、電廠、冶金、化工等行業得到較廣的使用。下面就為大家介紹脫硫吸收塔結構特點及工作原理：

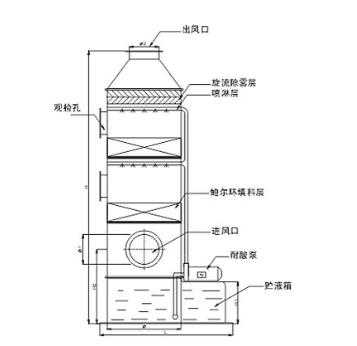

煙氣脫硫塔結構圖
鍋爐脫硫塔
由于生產廠家的制作工藝不同，煙氣脫硫塔內部結構也有所差異，一般的脫硫塔主要由筒體，噴霧裝置、篩板、脫水除霧裝置、溢水孔、清理孔等組成的。
一、填料層：
填料層的主要作用是作為增大液氣接觸面積裝置，結構位于吸收塔噴淋層的底部，該裝置能較大程度的提高對氣體的吸收效率。其承載環體的托盤能夠使主噴淋區廢氣分布的更加均勻，使得廢氣與吸收液或者洗滌液，在托盤上的液膜區域則會得到充分接觸。??
二、噴淋層噴淋層主要組成部分為噴淋管道和噴淋頭，工作中在循環池中所含有的LH除塵催化劑的脫硫液，在配置的漿液泵的作用下進入噴淋層，由噴淋頭裝置噴出的與煙氣逆流接觸脫硫液中的氫氧化鈉物質，會與煙氣中含有的二氧化硫產生反應生成亞硫酸鈉。
三、除霧層
除霧層主要為除霧器裝置，吸收塔除霧器結構位于吸收塔頂部的zui后一個噴淋組件的上部。其工作原理為：當廢氣穿過循環藥液的噴淋層后，再連續性的流經除霧器時，液滴由于受到慣性作用而留在擋板上。使用除霧器將煙氣中的霧氣去除，被凈化后的煙氣由煙囪排出。
以上就是實恒環保廠家為大家介紹的脫硫吸收塔結構特點及工作原理和作用。想要了解更多除塵脫硫脫硝治理問題的朋友可直接撥打本網站客服電話為您詳細解答。
