復合肥布袋除塵器的運行原理
2019-11-6 11:14:38??????點擊：
復合肥布袋除塵器的運行原理
我公司為山東濰坊某混肥一車間設計制造的HFMC-600型復合肥布袋除塵器，結構設計是采用的氣箱脈沖布袋除塵器（見附圖），每臺氣箱脈沖布袋收塵器是由數個箱室組成的，在各個箱室的側面出口管道上設置有氣缸所帶動的提升閥。復合肥布袋除塵器的原理和工藝流程為：而當收塵器的阻力在達到預先設定值（一般為1500Pa）時，此時由清灰控制器則會發出一定信號。其中一個箱室的提升閥就開始關閉，用以切斷過濾的含塵氣流。隨后這個箱室的脈沖電磁閥（每箱一個）則會開啟，其壓力設定為5～7Kg/cm2的壓縮空氣，則會涌入袋室以清除濾袋上的粉塵。而當這個動作完成以后（大約10～15秒時間），在出口管上的提升閥則會重新被打開，使得這個箱室會重新進入過濾狀態，各箱室依次按照上述過程進行清灰工作。氣箱脈沖布袋除塵器清灰方式是采用分箱式清灰，在清灰作業時逐箱隔離輪換進行，從而避免了噴吹式脈沖袋收塵器的粉塵產生二次飛揚問題，同時又可以保證了清灰的效果。該除塵器整個箱體設計是采用了進口和出口總管整體結構，灰斗可以延伸到進口總管以下，使得含塵煙氣會直接進入已擴大的灰斗內而且達到預收塵的效果，并且取消了易出現堵塞的水平直管。因此氣箱脈沖袋式除塵器是不僅能夠處理一般濃度的含塵氣體，也能出能處理高達1300g/Nm3濃度的含塵氣體。

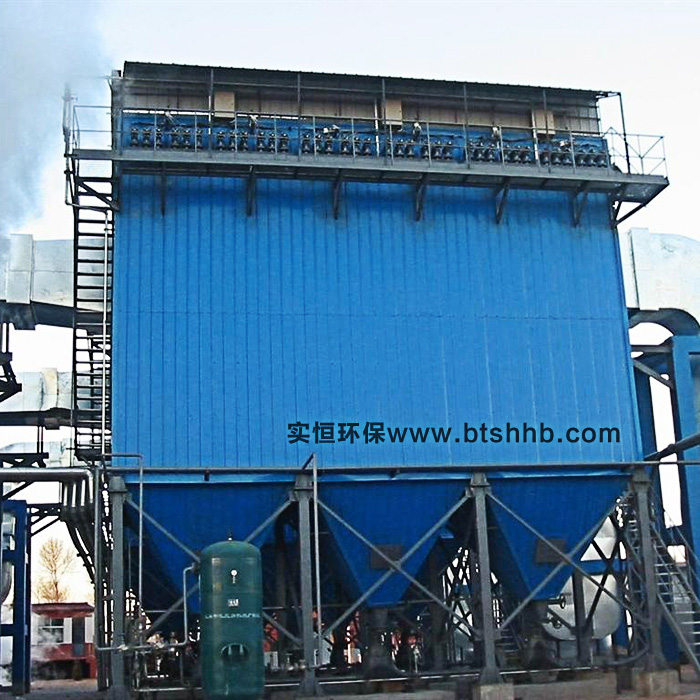

復合肥布袋除塵器外觀圖（附圖）
該袋式收塵器是采用了分箱式大口徑脈沖閥，進行反吹射清灰，在換袋時，可打開頂部蓋子而直接抽出濾袋，其維護簡單又方便。從而避免了噴吹式袋收塵器在換袋時需拆除噴管、文丘里管等諸多煩瑣過程。
