山西晉中石灰石破碎機除塵器的選型參數設計方案
2019-7-7 15:57:03??????點擊：
山西晉中石灰石破碎機除塵器的選型參數設計方案：
石灰石破碎是水泥生產流程中關鍵的工序，石灰石破碎過程中當使用板喂機運行效率到20Hz時，工業車間內粉塵開始出現，而當板喂機在運行到40Hz時，生產車間內粉塵立即飛揚起來，我們?nèi)绻x用氣箱式脈沖袋式除塵器進行除塵，雖可達到一些除塵的效果，但是效果很微小，其原因分析為：1、石灰石在進入工廠時比較干燥（含水率在1.0%），而且脆性較大，所以在破碎過程中容易產生大量的細粉末。2、石灰石是從破碎機下料口中間擋料錐的兩側，而直接落到膠帶輸送機上的，此落差段落差約800mm，因為石灰石下落過程中沖擊力速度大，從而導致粉塵飛揚。3、石灰石破碎使用的單段錘式破碎機其主軸轉速較高，機殼內轉子帶動錘頭的轉動就類似于離心風機中葉輪的轉動一樣，如此在機殼內就形成較高的氣壓（正壓98.1Pa），向出料口方向鼓出由于氣流方向與卸料方向一致而產生大量高速含塵氣體，而收塵管設在膠帶輸送機的頭罩上，在距離破碎機下料口5.8m處，因不能及時將破碎機產生的高速含塵氣體抽走，所以就迫使其從收塵罩上的各縫隙內向外迅速擴散。

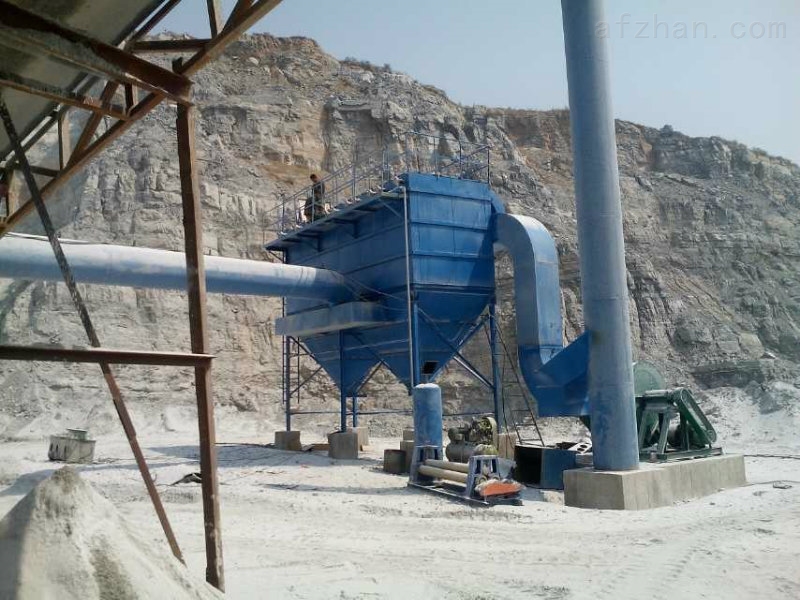

實恒環保公司技術部經過技術和經濟費用比較，我們選定了分別除塵的方案，分別對破碎車間和篩分車間按獨立的除塵系統空間進行設計。依據車間內實際情況和現場要求，采用密閉—抽塵—凈化系統流程，即在破碎車間采用對鄂式破碎機進行局部密閉，再由引風機負壓經過管路將含塵空氣引入除塵器，經除塵器凈化后排入大氣（如圖所示）。震動篩分車間振動篩分機也采用整體密閉，但由于篩分過程中粉塵濃度太大，所以一般采用旋風除塵器先作為初級除塵，使用袋式除塵器作為二次除塵，經袋式除塵器進行二次凈化后的潔凈空氣再排放到大氣中。車間顎式破碎機主要用于破碎大塊石灰石，由于在開采中未采取其它降塵措施，所以破碎時產生大量粉塵。我們先要對進排料口和外殼上的孔洞進行密閉措施，在進料口的溜槽上并設置抽風罩，基于篩分車間粉塵濃度較大，且振動篩經常要更換篩底，為維修的方便，我們采用進行整體密閉，這樣的話在檢修和更換篩底時，就可以進入到密閉室，操作起來也比較方便了，而且也不需拆卸密閉罩，粉塵除塵效果也起到很好的作用。
石灰石破碎機除塵器的處理風量在計算中按密閉小室截面風速測算。例如已知截面積為10.8m2，其截面風速按照0.3m/s計算，則處理風量為11664m3/h，破碎車間根據經驗公式即可得出處理風量為2500mm3/h。再由于篩分車間濃度超過5g/m3，所以采用普通旋風除塵器作為一級預除塵處理，而采用布袋除塵器作為二級除塵過濾。因普通旋風除塵器的進口風速保持在10m/s，并不需要保證有較高的除塵效率，只保證其阻力要小即可，故選定預除塵裝置型號為SHLD-14型右旋旋風式除塵器；二級除塵器采用ZCⅢ-72-3-230AP型脈沖袋式除塵器。在石灰石破碎車間由于含塵濃度低于5g/m3，所以只采用石灰石破碎除塵器，其型號選定為ZCⅢ-72-3-170AP型S旋反吹式脈沖布袋除塵器。此方案為我公司的一個案例，如果您對我公司產品感興趣，請來電來函聯系我們，在提供您廠工況有關參數后，我公司可免費為您提供方案并附報價單，您滿意后再付諸實施。
